Estableciendo un Marco Base: El Primer Paso en el Proceso de Instalación de un Acelerador Lineal

La instalación de un acelerador lineal (Linac) comienza con un primer paso crucial: establecer el marco base. Este componente fundamental garantiza la estabilidad y precisión necesarias para que el Linac funcione de manera efectiva, respaldando su operación durante décadas.

Requisitos Previos a la Instalación

Antes de que se pueda instalar un acelerador lineal, todas las renovaciones de la sala deben estar completas, de acuerdo con las especificaciones del fabricante de equipos originales (OEM). Esto incluye el sistema eléctrico para alimentar el Linac, el sistema de agua de enfriamiento para el propio Linac y el sistema HVAC para acondicionar el aire en la sala de tratamiento.

Descripción del Marco Base

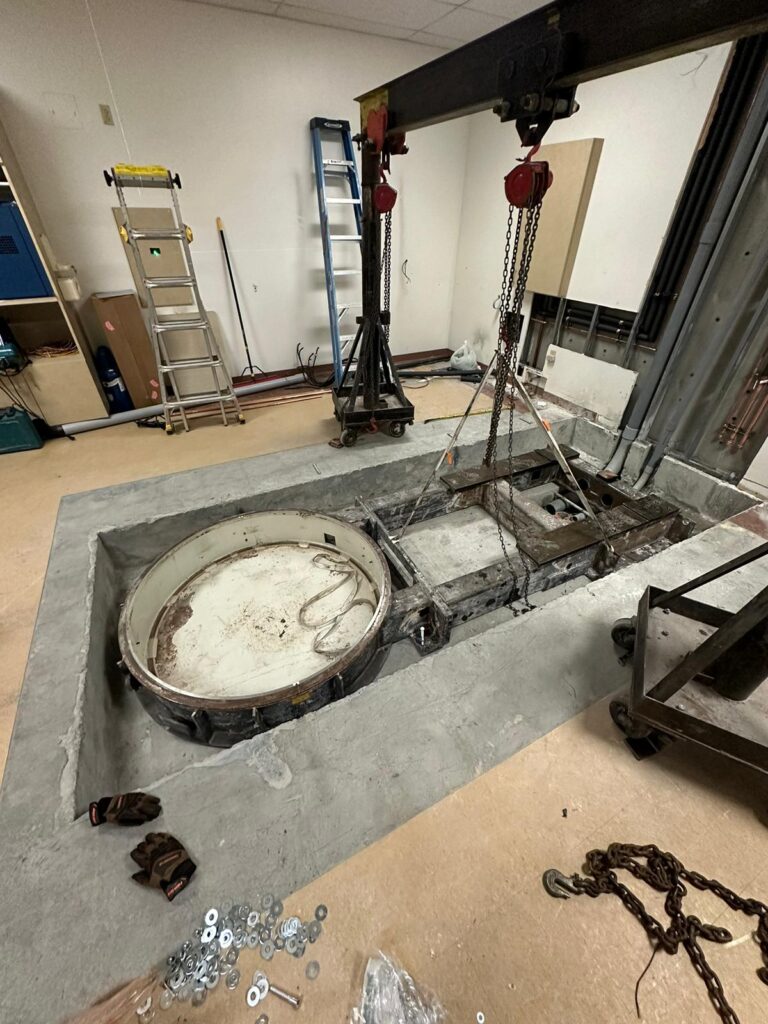

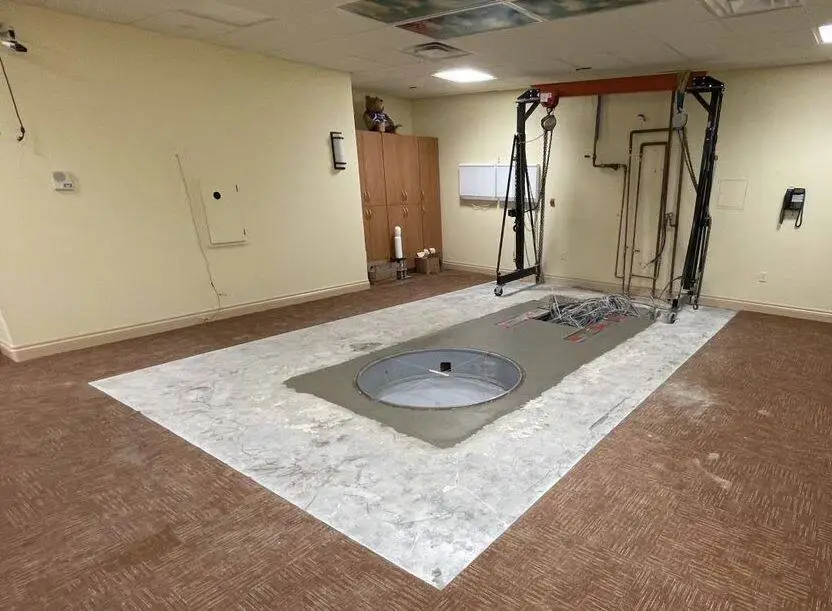

Para un acelerador lineal Varian, el marco base es un gran marco de acero rectangular conectado a un marco circular de acero adicional que soporta el plato giratorio. Juntas, estas piezas están empotradas en el piso, proporcionando una base sólida. Soporta el peso del Linac, que puede superar las 25,000 libras (aproximadamente 11,340 kg), dependiendo de las opciones instaladas. Se debe formar un foso en el piso para acomodar el marco base, los conductos eléctricos y las líneas de agua, asegurando dimensiones precisas para un anclaje sólido.

Proceso de Instalación

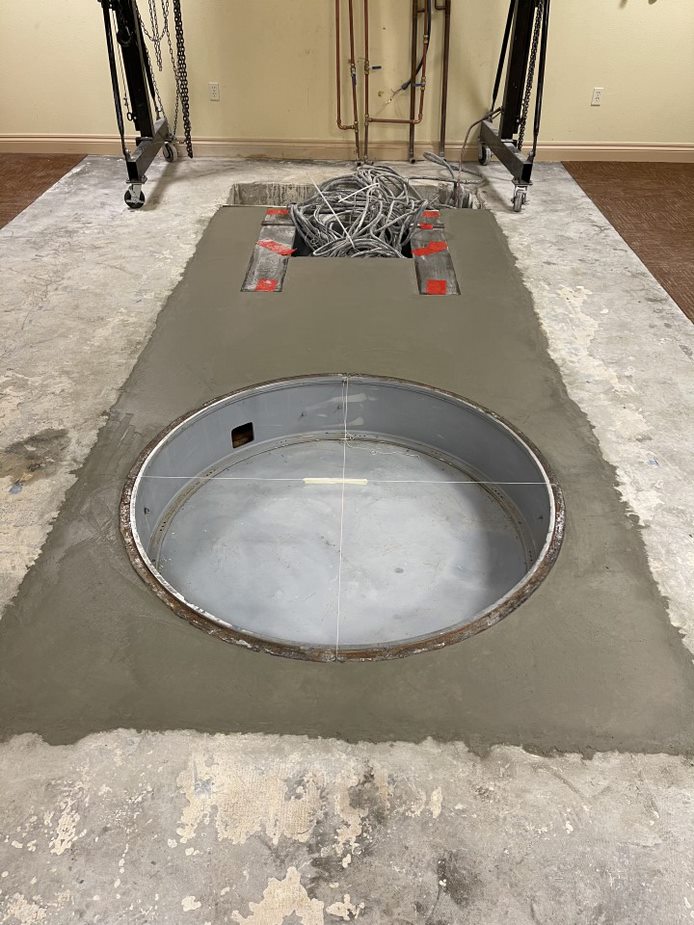

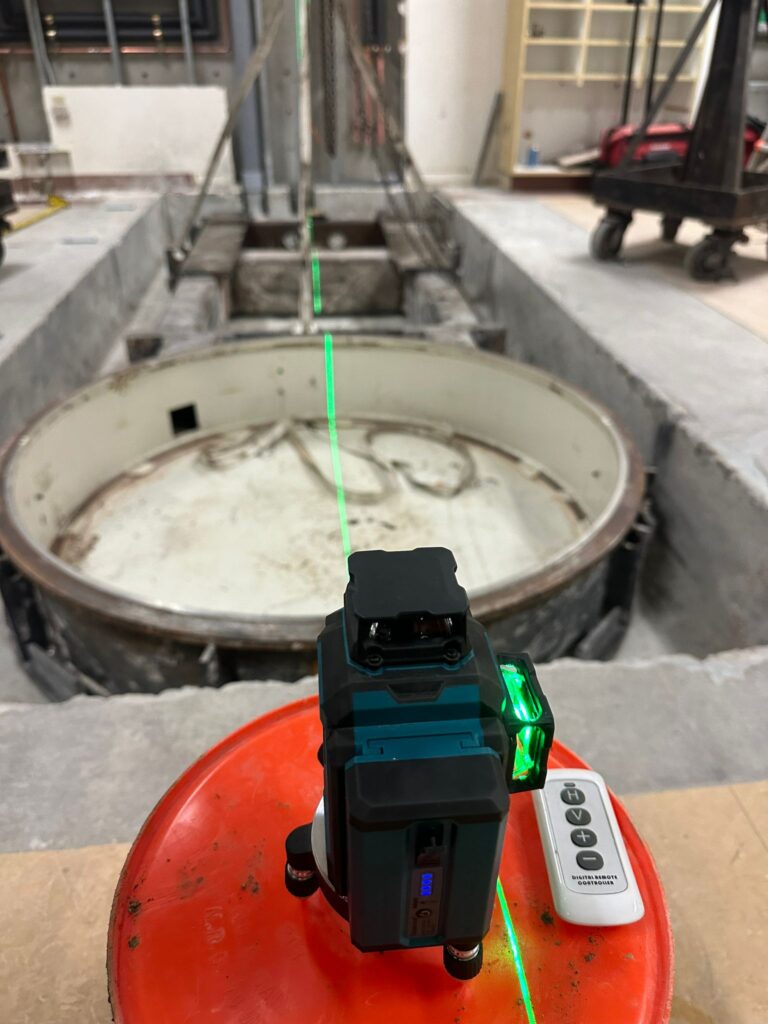

El proceso de establecimiento del marco base implica una colocación y nivelación cuidadosas. Debe estar perfectamente nivelado e incrustado en lechada de concreto a la altura correcta para alinearse con el piso. Después de colocar el marco base y verter la lechada de concreto, debe curarse durante aproximadamente dos semanas para asegurarse de que se haya endurecido lo suficiente antes de que el Linac se pueda instalar mecánicamente. Este proceso de curado es crucial para la estabilidad y precisión de la instalación.

Garantizar una Alineación Adecuada

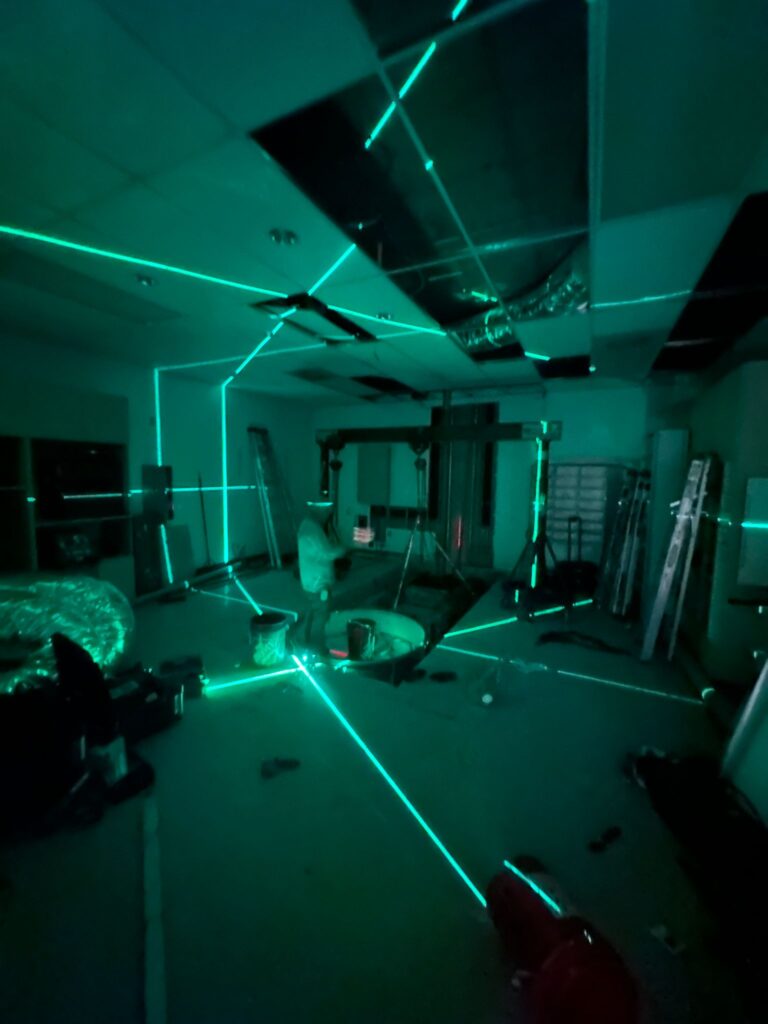

La colocación precisa del marco base es vital para garantizar que el Linac se alinee con los requisitos de protección radiológica de la sala. La ubicación del isocentro para una máquina Varian está determinada principalmente por la ubicación del marco base, que debe colocarse con precisión según las especificaciones de física para evitar que la radiación se salga del blindaje primario. Debido al peso del Linac y la necesidad de un blindaje radiológico sustancial, estos sistemas generalmente se instalan en la planta baja o en el sótano de una instalación.

Tipos de Marcos Base

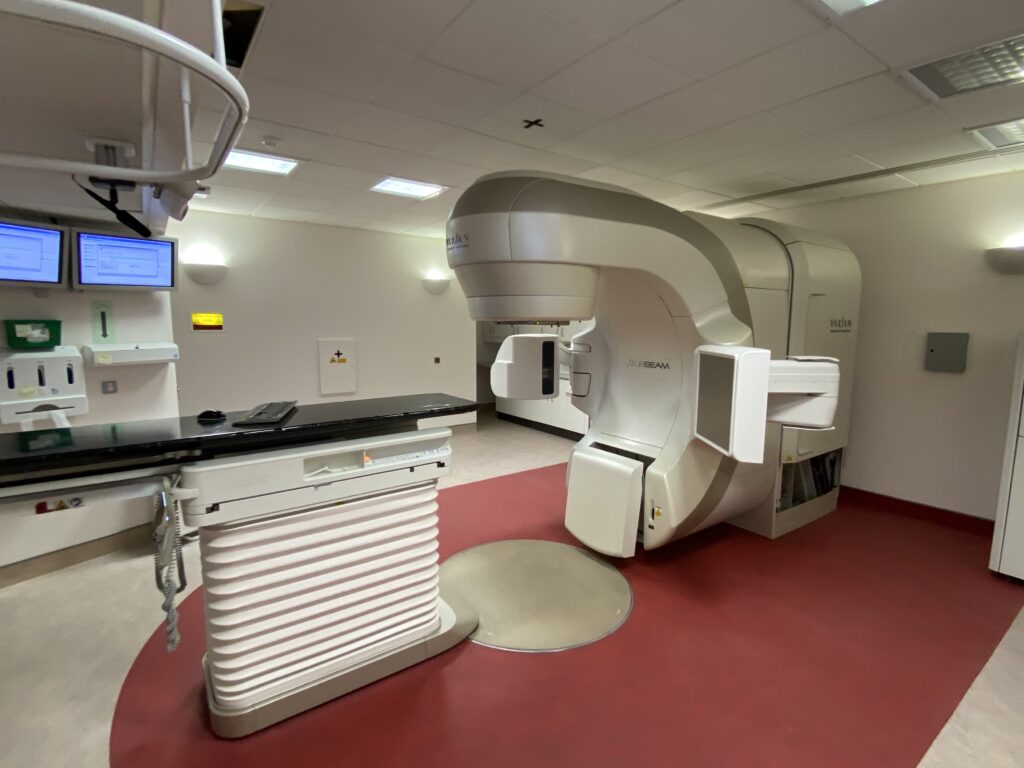

No todos los aceleradores lineales requieren marcos base, pero los modelos comunes en los EE. UU., como la Serie Clinac y la Serie TrueBeam de Varian, sí lo necesitan. Cuando se instala una máquina de este tipo, el marco base será:

Un marco base existente que anteriormente soportaba un modelo anterior de acelerador lineal. En muchos casos, un sistema de la Serie C será reemplazado por un nuevo sistema TrueBeam, y el marco base puede ser intercambiable. Esta opción es práctica para actualizaciones dentro de la misma instalación, minimizando la necesidad de nuevas construcciones.

Un marco base completamente nuevo proporcionado por el fabricante. Esto es típico para bóvedas nuevas o bóvedas existentes que carecen del marco base adecuado o tienen marcos menos precisos que los que requieren las especificaciones actuales. Los marcos nuevos garantizan que se cumplan con la tecnología y los estándares de diseño más actuales, ofreciendo un mejor soporte y estabilidad.

Un marco base reciclado, especialmente al instalar un sistema de acelerador lineal usado. Sin embargo, no todos los marcos base usados son adecuados para la reinstalación. Solo aquellos que se hayan retirado cuidadosamente, permanezcan sin daños y se hayan inspeccionado, limpiado y preparado minuciosamente para su reutilización se consideran viables. Este enfoque suele ser más rentable y ecológico.

Conclusión

El marco base es esencial para soportar y anclar algunos modelos de Linac. Con una instalación adecuada, un marco base puede servir a múltiples generaciones de máquinas durante décadas, subrayando su importancia en el proceso de instalación.
